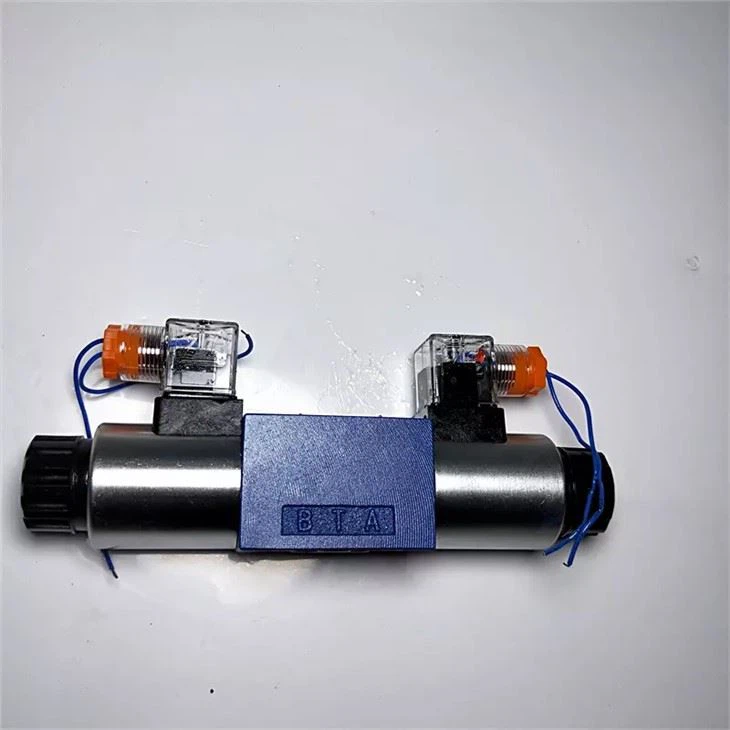

Rexroth 4WE6-serie 4WE6A 4WE6B 4WE6C 4WE6D 4WE6E 4WE6F 4WE6J Hydraulische solenoïdeklep 4WE6H 4WE6G 4WE6L 4WE6M 4WE6P 4WE6Q

Direct gestuurd stuurventiel met elektromagnetische bediening in hoogwaardig ontwerp– Aansluitpatroon volgens DIN 24340 vorm A– Aansluitpatroon volgens ISO 4401-03-02-05 en NFPA T3.5.1 R2-2002 D03– Subplaten zie gegevensblad RE 45052– Wet-pin DC- of AC-spanningsolenoïdes met afneembare spoel– Magneetspoel kan 90 graden worden gedraaid – De spoel kan worden vervangen zonder de drukdichte kamer te hoeven openen– Elektrische aansluiting als individuele of centrale aansluiting (voor meer elektrische aansluitingen zie RE 08010)– Handbediening, optioneel– Voor soepel schakelende variant, zie RE 23183– Inductieve positieschakelaar en naderingssensor (contactloos),zie RE 24830– Aanvullende documentatie:• "Algemene productinformatie over hydraulische producten"RE 07008• "Installatie , inbedrijfstelling en onderhoud van industriële afsluiters" RE 07300

1) Voor de aansluiting op het wisselspanningsnet moet een gelijkspanningsmagneetklep worden gebruikt, die via een gelijkrichter wordt aangestuurd (zie onderstaande tabel). Bij individuele aansluiting kan een grote contrastekker met geïntegreerde gelijkrichter worden gebruikt (afzonderlijke bestelling). 2) Paspen ISO 8752-3x8-St, materiaalnr. R900005694 (afzonderlijke bestelling) AC-spanning netspanning (toegestane spanningstolerantie ± 10 procent) Nominale spanning van de DC-solenoïde bij gebruik met wisselspanning Bestelcode 110 V - 50/60 Hz 96 VG96 230 V {{11 }}/60 Hz 205 VG205 3) Bijpassende connectoren, aparte bestelling, zie pagina 16 en RE 08006. 4) Alleen versie "G24", zie RE 08010 5) Bijpassende connectoren, aparte bestelling, materiaalnr . R900005538
