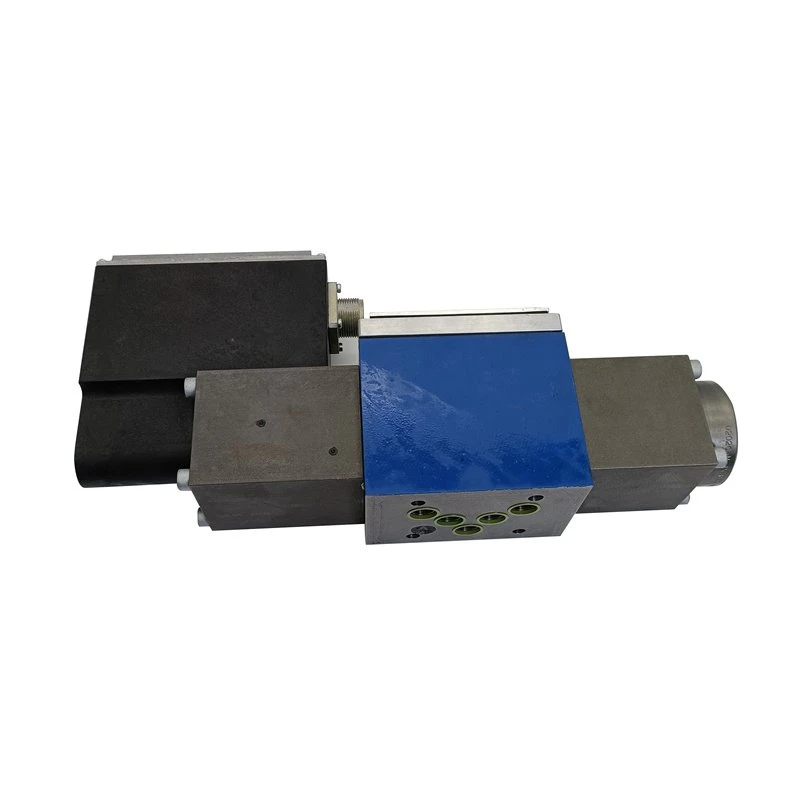

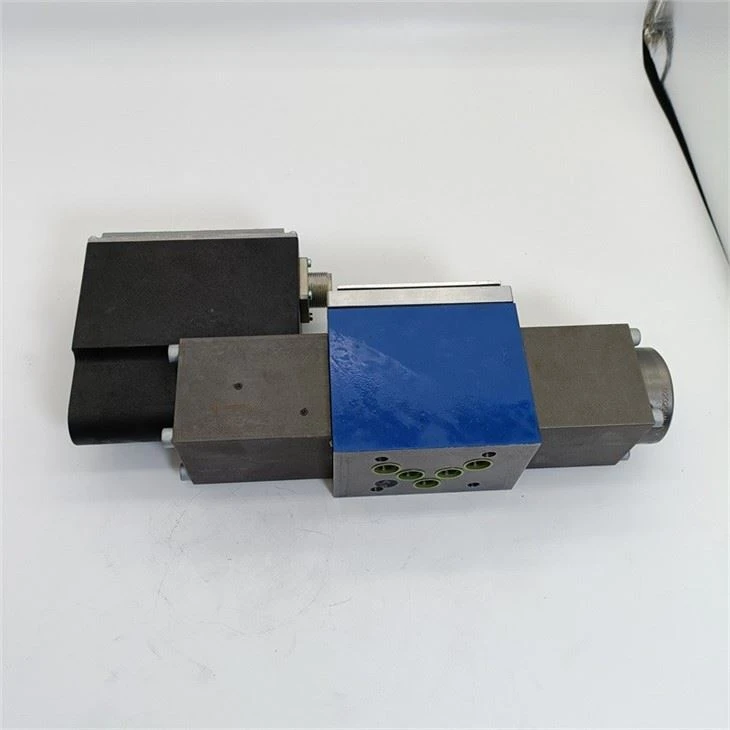

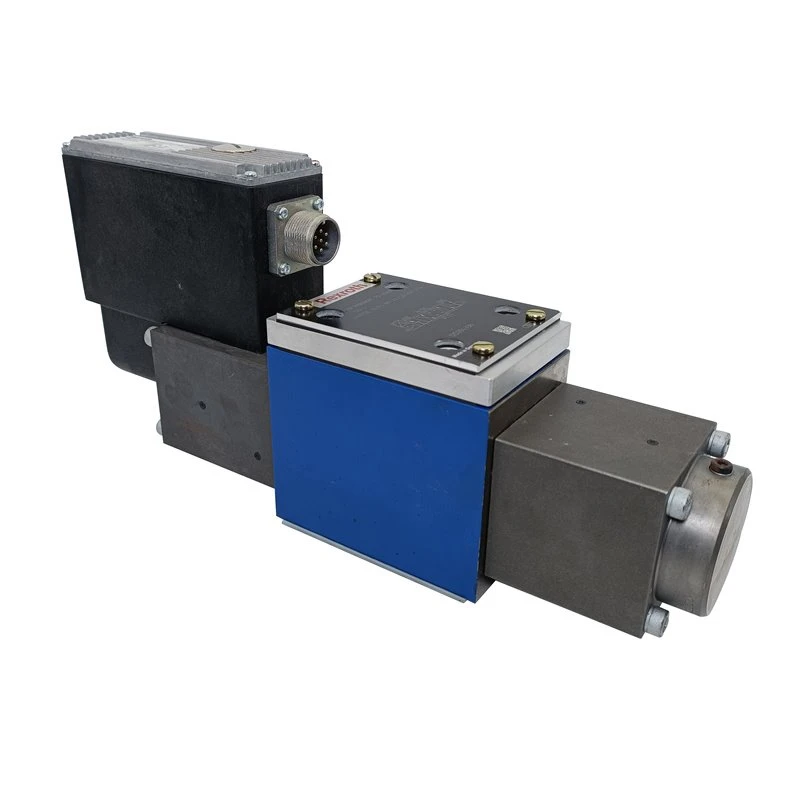

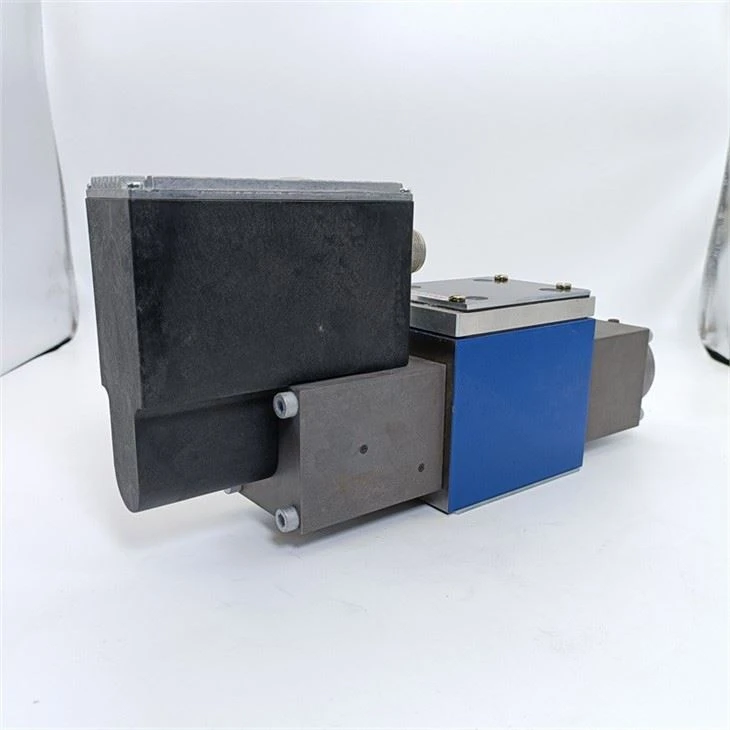

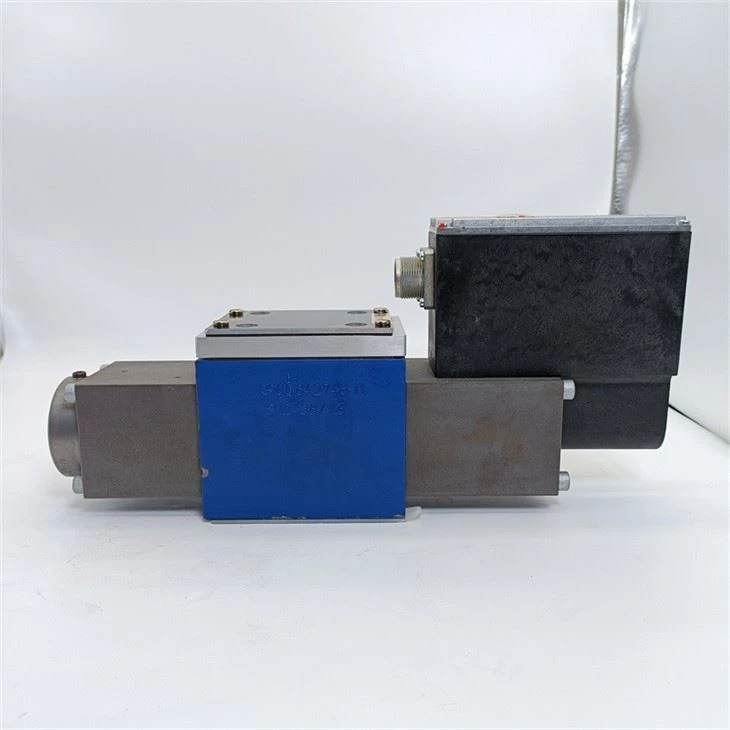

Standaardtypes Rexroth 4WRSE6 4WRSE10-serie 4WRSE 10 V1-25-32/G24KOF/F1V directionele regelkleppen met hoge respons

De 4/3 stuurventielen zijn uitgevoerd als direct gestuurde apparaten in plaatuitvoering. De bediening vindt plaats door middel van stuurmagneten. De spoelen worden aangestuurd via geïntegreerde besturingselektronica (OBE).

Opstelling:

De klep bestaat in principe uit:

Behuizing (1) met aansluitvlak

Bedieningsspoel (2) met drukveren (3 en 4)

Elektromagneten (5 en 6)

Positietransducer (7)

geïntegreerde besturingselektronica (OBE) (8)

Nulpuntafstelling toegankelijk via Pg9-deksel (9)

Met stroomloze spoelen (5 en 6), centrale positie van de stuurspoel (2) door drukveren (3 en 4)

Directe bediening van de besturingsspoel (2) door bekrachtiging van een besturingssolenoïde

Verplaatsing van de stuurspoel (2) naar links, proportioneel met het elektrische ingangssignaal

Aansluiting van P → A en B → T via doorlaatvormige doorsneden met lineaire stromingskarakteristieken

Magneetventiel uitschakelen (6)
